GC-D滾柱式超越離合器特性及應用：
GC-D系列為無軸承支撐滾柱式單向離合器。使用時需要配合軸承安裝以承受軸向負載與徑向負載，使 用者亦需提供潤滑油脂以及外部的油封。標準潤滑方式為使用機油潤滑。

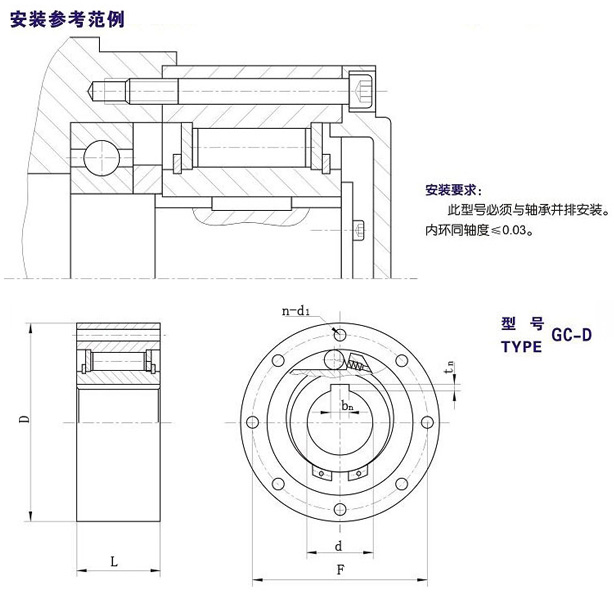

標準安裝方式為外環與止口配合，并用螺栓固定。內環與軸以鍵聯結。工件機壁孔之公差必須為H7，保證 內外環較高同軸度。
該系列常用于包裝、印刷、食品、醫療、紡織、化工等機械設備上。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||
內環 | 外環 | d(H7) | D(h7) | F | L | n-d1 | bn×tn | |||
GC-D1247 | 12 | 1550 | 3000 | 12 | 47 | 38 | 20 | 3-5.5 | 4×1.8 | 0.21 |
GC-D1555 | 42 | 1150 | 2700 | 15 | 55 | 45 | 30 | 3-5.5 | 5×2.3 | 0.44 |
GC-D2068 | 111 | 1000 | 1800 | 20 | 68 | 58 | 34 | 4-5.5 | 6×2.8 | 0.70 |
GC-D2590 | 215 | 850 | 1300 | 25 | 90 | 78 | 37 | 6-5.5 | 8×3.3 | 1.30 |
GC-D30100 | 380 | 750 | 1050 | 30 | 100 | 87 | 44 | 6-6.6 | 8×3.3 | 2.00 |
GC-D35110 | 547 | 650 | 975 | 35 | 110 | 96 | 48 | 6-6.6 | 10×3.3 | 2.60 |
GC-D40125 | 760 | 600 | 850 | 40 | 125 | 108 | 56 | 6-9.0 | 12×3.3 | 3.90 |
GC-D45130 | 855 | 525 | 750 | 45 | 130 | 112 | 56 | 8-9.0 | 14×3.8 | 4.00 |
GC-D50150 | 1634 | 475 | 650 | 50 | 150 | 132 | 63 | 8-9.0 | 14×3.8 | 6.00 |
GC-D55160 | 1995 | 425 | 600 | 55 | 160 | 138 | 67 | 8-11 | 16×4.3 | 7.20 |
GC-D60170 | 2660 | 400 | 550 | 60 | 170 | 150 | 78 | 10-11 | 18×4.4 | 9.20 |
GC-D70190 | 4370 | 325 | 450 | 70 | 190 | 165 | 95 | 10-11 | 20×4.9 | 11.8 |
